Ich werde deine Schaltung und dein PCB-Layout auf Design- und Herstellungsprobleme überprüfen

Einige Informationen wurden automatisch übersetzt.

Großbritannien

Ich spreche Englisch

Schaltplan- und PCB-Layout-Ingenieur

Ich bin ein Elektro-Design-Ingenieur mit Branchenerfahrung in der Entwicklung elektronischer Produkte von der Idee bis zur Produktion. Mein Fachgebiet umfasst analoge und digitale Elektronik, energie...
Über diesen Service

Planst du, eine PCB zu fertigen und möchtest vorher eine unabhängige technische Überprüfung?


Ich werde deine Schaltung, das PCB-Layout und die Fertigungsdaten prüfen, um potenzielle elektrische, Layout- und DFM-Probleme zu erkennen, bevor du die Boards bestellst.

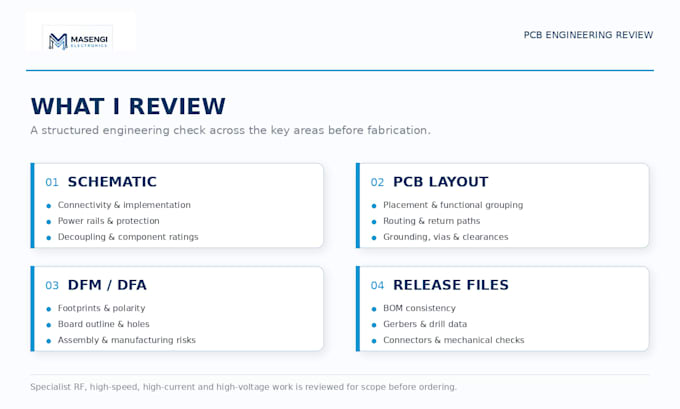

Meine Überprüfung kann folgende Punkte abdecken:

Schaltplanverbindung und Bauteilimplementierung

Stromverteilung, Erdung und Entkopplung

Bauteilplatzierung und Routing

Leitungsbreiten, Abstände, Vias und Rückleitungspfade

Analoge, digitale, gemischte Signale und RF-bezogene Layout-Überlegungen

Footprints, Polarität und Steckerkontrollen

BOM und Gerber-Konsistenz, soweit vorhanden

DFM- und Herstellungsrisiken


Du erhältst einen klaren Überprüfungsbericht mit den Erkenntnissen nach Priorität, praktischen Empfehlungen und den geprüften Bereichen.


Dieser Service ist eine technische Überprüfung, keine formale EMC-, Sicherheits- oder Regulierungszertifizierung.


Bitte kontaktiere mich vor der Bestellung, wenn du Boards mit Hochgeschwindigkeit, RF, hohem Strom, hoher Spannung oder ungewöhnlich komplexe Boards hast, damit ich den richtigen Umfang bestätigen kann.
