Ich werde ein professionelles 2-Layer-PCB-Layout in KiCad entwerfen

Möchtest du dein Breadboard-Prototyp oder elektronisches Schaltbild in eine professionelle, fertig für die Produktion geeignete Leiterplatte umwandeln? Dann bist du hier genau richtig!

Als Ingenieurstudent, der in industriellen Layout-Standards geschult ist, werde ich ein sauberes, optimiertes 2-Layer-PCB-Layout für dein Projekt mit KiCad erstellen.

Was ich für dich mache:

- Erstellen einer digitalen Schaltplan-Trace-Karte aus deinem Skizze oder Bild.

- Zuordnung zuverlässiger Through-Hole (THT) oder Surface-Mount (SMD) Footprints.

- Präzises Routing der Kupferbahnen mit sicheren Track-Breiten (0,4 mm bis 1,0 mm).

- Anwendung einer vollständigen Kupfermasse für die Massefläche, um elektrische Störungen zu vermeiden.

- Durchführung vollständiger Design Rules Checks (DRC), um eine fehlerfreie Layout zu garantieren.

Was du erhältst:

- Fertige Gerber- und NC-Drill-Dateien, zippt für die Fertigung.

- Klare BOM (Bill of Materials) Datei für die Bauteilbestellung.

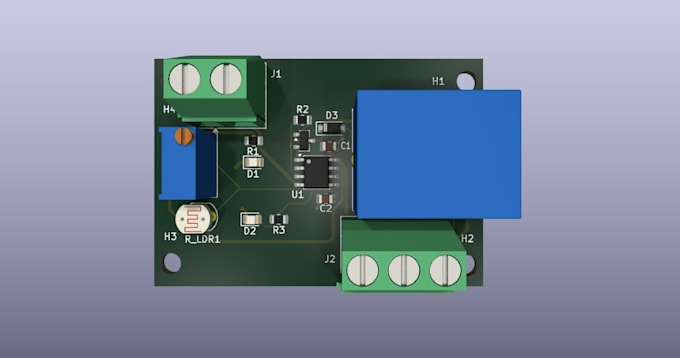

- Photorealistische 3D-Renderings deiner physischen Leiterplatte.

Bitte kontaktiere mich mit deinem Schaltplan, bevor du eine Bestellung aufgibst, damit wir das perfekte Paket für deine Hardware-Bedürfnisse auswählen können!
