Ich erstelle schnelles PCB-Design mit KiCad
Informatikstudent
Über diesen Service
Ich erstelle ein einfaches PCB-Design mit KiCad.
Ich gebe dir ein Update zum Schaltplan, bevor ich zum PCB-Layout übergehe, damit ich die nötigen Änderungen vornehmen kann. Nachdem das Design fertiggestellt ist, kann ich eine endgültige Überarbeitung durchführen.
Ich stelle dir alle Dateien zur Verfügung, die du brauchst, um das Design bei Bedarf selbst zu modifizieren.
Ich liefere alle Dateien für die Fertigung, einschließlich aber nicht beschränkt auf:

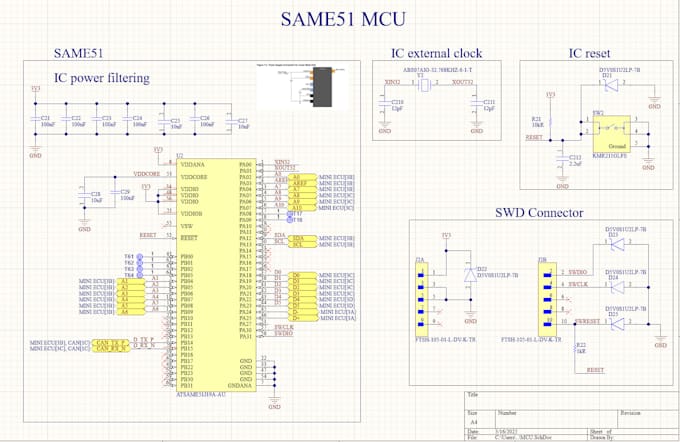

- Schaltplan
- PCB-Layout
- Stückliste (BOM)
- 3D-Modell des PCBs und seiner Komponenten
- Gerber-Dateien für die Fertigung
- Pick-and-Place-Dateien
Extras
Ich kann auch eine LTspice-Simulation des Schaltkreises erstellen, bevor ich den Schaltplan zeichne, um die Funktionalität des Designs sicherzustellen.
Ich kann ein Design mit Preissenkung im Blick erstellen, wenn du mehrere PCBs bestellst.
Ich kann ein Prototyp des PCBs mit rudimentärem Code anfertigen, um die Funktion zu testen und notwendige Revisionen vorzunehmen.
Dateiformat:
Gerber
•
STEP
•
SCH
•
Software:
Altium Designer
•
LTspice
Interface:
UART
•
USB
•
SPI
•
I2C
•
Wi-Fi
•
BLE
•
BT
Meine weiteren Dienstleistungen im Bereich Elektrotechnik
FAQ
Automatische Übersetzung
Kannst du ein PCB-Layout aus einem Schaltplan erstellen?
Ja, ich kann ein PCB-Layout aus jedem Schaltplan erstellen.
Kannst du eine 4-lagige PCB machen?
Nur wenn die inneren Schichten GND oder VDD sind.
