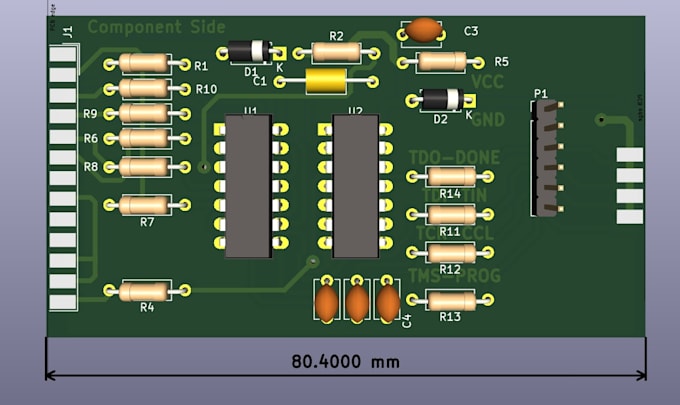

Ich entwerfe PCB für dich auf Kicad
Elektroniker
Elektroingenieur mit umfangreicher Erfahrung im Schaltungsdesign, Debugging und Hardwareentwicklung. Spezialisiert auf VLSI, digitale Systeme und eingebettete Elektronik. Ich habe an einer Vielzahl vo...
Über diesen Service
Suchst du nach einem professionell gestalteten PCB in KiCAD?
Ich entwerfe ein sauberes, fertigungsgerechtes und branchenübliches PCB für dein Elektronikprojekt. Egal, ob du an einem Arduino, ESP32, STM32, Sensorinterface, Netzteil, Kommunikationsmodul oder einem maßgeschneiderten Embedded-System arbeitest – ich helfe dir, deine Anforderungen in ein fertigungsbereites PCB umzusetzen.
Inklusive Dienstleistungen:
PCB-Layout in KiCAD, Bauteilplatzierung und Routing, Design Rule Check (DRC), Gerber- und Bohrdateien, Stückliste (BOM), Pick-and-Place-Dateien.
Anwendungen:
IoT-Geräte, Embedded-Systeme, Sensorsysteme, Netzteil-Schaltungen, Bildungsprojekte
Lieferumfang:
KiCAD-Projektdateien, Gerber-Dateien, Bohrdateien, BOM, Pick-and-Place-Dateien, PDF-Dokumentation, 3D-PCB-Bilder.
Bitte kontaktiere mich vor der Bestellung, um die Projektanforderungen zu besprechen.
Dateiformat:
Gerber
•
Software:
KiCad
Interface:
HDMI
•
UART
•
USB
•
SPI
•
I2C
•
PCIe
•
Wi-Fi
•
BLE
Meine weiteren Dienstleistungen im Bereich Elektrotechnik
FAQ
Automatische Übersetzung
Welche Software verwenden Sie?
Ich verwende KiCAD für Schaltplanerstellung und PCB-Design.
Welche Dateien erhalte ich?
KiCAD-Projektdateien, Gerber-Dateien, Bohrdateien, BOM, Pick-and-Place-Dateien, PDF-Schaltplan und PCB-Renderings.
Kannst du aus einer groben Idee designen?
Ja. Gib deine Projektanforderungen an, und ich erstelle den Schaltplan und das PCB.
Kannst du eine bestehende PCB neu gestalten?
Ja. Ich kann bestehende PCB-Designs modifizieren oder verbessern.
