Diese Dienstleistung ist vorübergehend nicht verfügbar

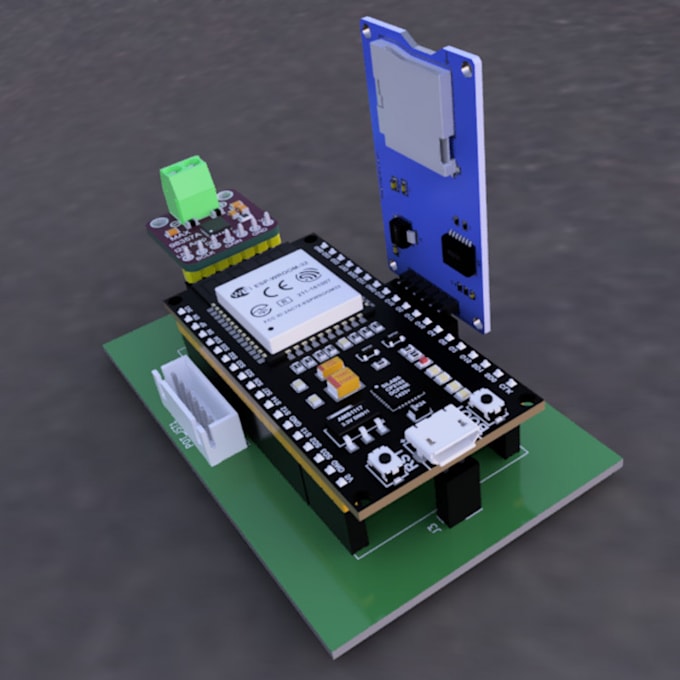

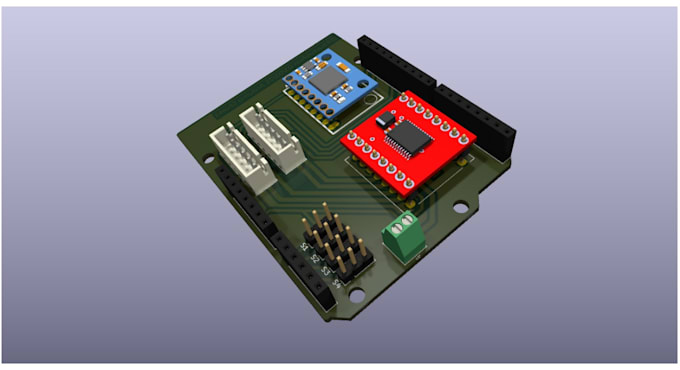

Ich bekomme mehrlagige PCBs mit Schaltplänen und Gerbers
Indien
Ich spreche Hindi, Marathi, Englisch
Hallo!
Ich bin Kaustubh, ein Elektronik- und Telekommunikationsingenieur mit Erfahrung im PCB-Design (KiCAD, EasyEDA) und 3D-Modellierung (Fusion 360). Ich entwerfe Schaltpläne, Mehrlagige PCB-Layouts...
Über diesen Service
Brauchst du ein professionelles PCB-Design für dein Projekt? Du bist hier genau richtig!
Ich bin Kaustubh, ein Elektronik- und Telekommunikationsingenieur mit Fachkenntnissen in KiCAD und EasyEDA. Ich spezialisiere mich auf das Entwerfen von Schaltplänen, PCB-Layouts und fertigungsfertigen Dateien für alles von einfachen Schaltungen bis hin zu IoT-Geräten, Robotik-Boards und Wearables. Mein Ziel ist es, saubere, zuverlässige und fertigungsfähige Designs zu liefern, die dir Zeit und Kosten bei der Produktion sparen.
Was du bekommst:
Schaltplan-Design & ordentlicher PCB-Layout
Gerber-Dateien für die Fertigung (JLCPCB, PCBWay usw.)
Stückliste (BOM) mit Bezugsquellen
Design-Überarbeitungen zur Sicherstellung der Genauigkeit
Beratung zur Gehäuseintegration, falls erforderlich
Pakete:
Starter Circuit (Basic) 1-lagiges PCB für einfache Schaltungen/Prototypen. Enthält Schaltplan + Layout.
Pro Circuit (Standard) 1-lagiges PCB mit Revisionen. Enthält Schaltplan, Layout, Gerber und BOM.
Advanced Circuit (Premium) 2-lagiges PCB mit Revisionen. Enthält Schaltplan, Layout, Gerber, BOM und fertigungsfertige Dateien.
Mit Erfahrung in ESP32, STM32, Arduino, Teensy und sensorbasierten Systemen sorge ich dafür, dass jedes Design praktisch und fertigungsbereit ist. Lass uns deine Schaltung mit einem professionellen PCB zum Leben erwecken, das auf deine Bedürfnisse zugeschnitten ist.
