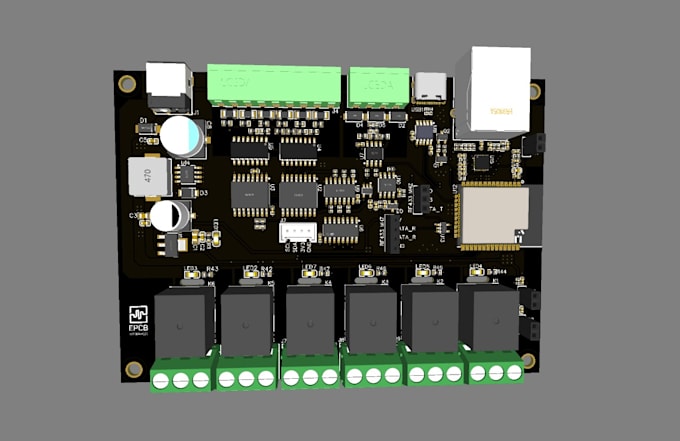

Ich werde PCB-Design in EasyEDA durchführen
Elektroniker, PCB-Designer, Hardware-Entwickler
Über diesen Service
Was ich anbiete:
- Schematic Design
- PCB-Layout (1-6 Schichten)
- Gerber-Dateien
- Stückliste (BOM)
- Pick and Place (CPL)-Dateien
- EasyEDA-Projektlink
- Fertigungsreife Dateien für JLCPCB oder PCBWay
Ich sorge für ein korrektes Schaltkreisdesign, DRC-Prüfungen und optimiertes Routing für Signalintegrität und Fertigungstauglichkeit. Ich kann dir auch bei der Auswahl der passenden elektronischen Komponenten für dein Design helfen.
Warum du mich wählen solltest?
- Elektroingenieur
- Schnelle Lieferung mit klarer Kommunikation
- Designs basierend auf deiner Idee, Skizze oder bestehendem Schaltplan
Lass uns deine Idee in ein funktionierendes PCB verwandeln! Kontaktiere mich jetzt oder gib eine Bestellung auf, um loszulegen.
Mein Portfolio
FAQ
Automatische Übersetzung
Was benötige ich für den Anfang?
Bitte teile dein Schaltbild, deine Idee oder ein Referenzprojekt. Ich kann auch anhand von Skizzen oder Bauteillisten arbeiten.
Können Sie bei der Komponentenauswahl helfen?
Ja! Ich kann bei der Auswahl geeigneter Komponenten basierend auf deinen Anforderungen und der Verfügbarkeit bei Anbietern wie LCSC helfen.
Wird das Design produktionsreif sein?
Ja, ich liefere Gerber-, BOM- und CPL-Dateien, die mit Herstellern wie JLCPCB und PCBWay kompatibel sind.
Kannst du mehrlagige Platinen bearbeiten?
Ja, ich entwerfe bis zu 4-lagige PCBs, abhängig von der Komplexität und den Anforderungen deines Projekts.
Was ist, wenn ich keinen Schaltplan habe?
Kein Problem! Ich kann das Schaltbild basierend auf deiner Beschreibung oder einem bestehenden Schaltkreisbild erstellen.
