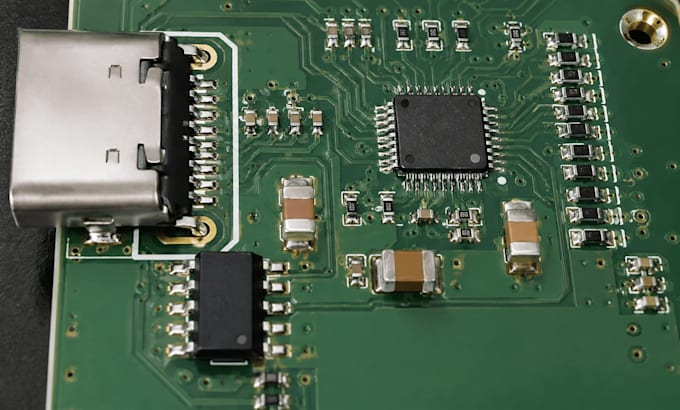

Ich entwerfe Hochgeschwindigkeits-PCB für USB C, DDR5, DDR4 und PCIe Gen5
Embedded Systems und IoT Hardware Engineer PCB- und RF-Design
Ich bin David, ein Embedded Systems & IoT Hardware Engineer, spezialisiert auf PCB-, RF- und Hochgeschwindigkeits-Digitaldesign. Ich entwickle zuverlässige Hardware mit STM32, ESP32, RP2040, nRF52/nRF...
Über diesen Service
Suchst du nach einem zuverlässigen Hochgeschwindigkeits-PCB, das für anspruchsvolle USB-C-, DDR4-, DDR5- oder PCIe Gen5-Anwendungen entwickelt wurde? Ich bin David, ein Embedded Hardware Engineer, spezialisiert auf Hochgeschwindigkeits-Digital-PCB-Design und Signalintegrität.
Ich kann Hochgeschwindigkeits-Boards entwerfen und optimieren, wobei ich sorgfältig auf kontrollierte Impedanz, differentielle Paare, Längenanpassung der Leitungen, Stackup-Anforderungen, Stromversorgung und Signalintegrität achte.
Meine Dienstleistungen umfassen:
- USB-C Hochgeschwindigkeits-PCB-Design
- DDR4/DDR5 PCB-Layout
- PCIe Gen5 PCB-Design
- Hochgeschwindigkeits-Schaltplan- und PCB-Layout
- Signalintegritätsanalyse und -optimierung
- Komponentenauswahl und Footprints
- BOM und 3D-PCB-Modellierung
- Fertigungsgerechte Gerber-Dateien
Egal, ob du einen Prototyp entwickelst oder eine Produktionsplatine vorbereitest, ich lege Wert auf sauberes, zuverlässiges und fertigungsgerechtes Design.
Kontaktiere mich vor der Bestellung, damit ich deine Anforderungen prüfen und das passende Paket empfehlen kann.
FAQ
Automatische Übersetzung
Kannst du Hochgeschwindigkeits-PCBs für USB-C, DDR4, DDR5 und PCIe Gen5 entwerfen?
Ja. Ich kann Hochgeschwindigkeits-PCB-Layouts für USB-C, DDR4, DDR5 und PCIe Gen5 entwerfen und optimieren, wobei ich auf Routing, Impedanz, differentielle Paare, Längenanpassung und Signalintegrität achte.
Kannst du mit meinem bestehenden Schaltbild oder PCB-Layout arbeiten?
Ja. Ich kann ein PCB anhand deines Schaltplans erstellen oder ein bestehendes PCB-Layout gemäß deinen Hochgeschwindigkeitsanforderungen überprüfen, anpassen und optimieren.
Kümmerst du dich um Signalintegrität und Hochgeschwindigkeitsrouting?
Ja. Ich kann Hochgeschwindigkeitsrouting mit kontrollierter Impedanz, differentialem Routing, Längenanpassung, Layer/Stackup-Überlegungen, Rückleitungspfaden und anderen SI-fokussierten Designpraktiken optimieren.
Welche Dateien stellst du nach Abschluss des PCB-Designs bereit?
Je nach Paket kann ich den Schaltplan, die PCB-Quelldateien, Gerber-Dateien, BOM, 3D-Modell und andere Fertigungsdokumente für die Herstellung bereitstellen.
Was benötigen Sie von mir, bevor Sie beginnen?
Bitte sende mir deinen Schaltplan oder Blockdiagramm, Komponentenliste, PCB-Abmessungen, benötigte Schnittstellen, Layer-Anzahl/Stackup, falls bekannt, Herstelleranforderungen und alle Signalintegritätsbeschränkungen. Wenn du nur Projektanforderungen hast, kontaktiere mich und wir definieren zuerst die Designanforderungen.
